Dans un bâtiment commercial ou institutionnel, la ventilation représente une part importante de la facture énergétique, surtout en climat québécois où l’air neuf doit être chauffé plusieurs mois par an. La centrale de traitement d’air (CTA) double flux, couplée à un dispositif de récupération de chaleur fatale, permet de valoriser l’énergie contenue dans l’air extrait du bâtiment au lieu de la rejeter à l’extérieur.
Réponse directe : Une CTA double flux récupère la chaleur de l’air extrait pour préchauffer l’air neuf entrant, ce qui réduit la consommation de chauffage. Au Québec, la réglementation impose d’ailleurs la récupération de chaleur dans la plupart des installations CVCA de bâtiments commerciaux et institutionnels. Les gains réels dépendent toutefois du type de bâtiment, du dimensionnement et de la qualité de l’intégration.
Ce guide vous aide à comprendre comment fonctionne une CTA double flux, quelles sources de chaleur fatale peuvent être réutilisées, quels critères techniques évaluer avant d’investir et quels gains attendre selon votre type de bâtiment. L’objectif : vous donner les repères concrets pour poser les bonnes questions à vos professionnels et décider avec moins d’incertitude.
CTA double flux : rôle et fonctionnement dans un bâtiment commercial
Dans un système CVCA commercial et institutionnel, la centrale de traitement d’air (CTA) double flux joue un rôle essentiel dans l’optimisation de la ventilation, du confort thermique et de l’efficacité énergétique des bâtiments. Elle assure simultanément deux circuits d’air distincts : l’insufflation d’air neuf extérieur et l’extraction de l’air vicié des locaux. Grâce à un échangeur thermique commun, les deux flux échangent de l’énergie sans se mélanger, permettant ainsi de récupérer la chaleur de l’air extrait en hiver et, selon la configuration du système, de limiter les apports de chaleur de l’air entrant en été.
Pour les bâtiments commerciaux et institutionnels, tels que les bureaux, les établissements scolaires, les hôpitaux ou les centres de services, l’intégration d’une CTA double flux constitue un levier stratégique pour réduire les besoins énergétiques, maintenir une qualité d’air intérieur optimale et garantir des conditions de confort adaptées à l’occupation des locaux. À ce titre, la récupération de chaleur représente un critère déterminant dans la conception, le dimensionnement et l’installation d’un système HVAC commercial et institutionnel performant et durable.
Les composants clés d’une CTA double flux sont relativement standards :
- un échangeur de chaleur (à plaques, à roue ou à boucle) qui assure le transfert énergétique entre les deux flux d’air;
- deux ventilateurs dédiés, l’un pour le soufflage, l’autre pour l’extraction;
- des filtres sur les deux circuits, pour protéger l’équipement et la qualité d’air intérieur;
- des registres motorisés qui gèrent les débits et le mode de fonctionnement (free cooling, dégivrage, etc.).
La différence avec un simple flux est importante pour les projets de rénovation. Un bâtiment équipé d’extracteurs individuels et d’apports d’air neuf non traités perd en permanence l’énergie contenue dans l’air chaud rejeté. Passer à une CTA double flux implique de regrouper ces flux dans un équipement centralisé, ce qui demande de l’espace mécanique, du cheminement de conduits et une étude d’intégration adaptée au bâti existant.
Comment la chaleur fatale peut-elle être réutilisée efficacement ?
La chaleur fatale désigne l’énergie thermique générée par l’activité d’un bâtiment ou de ses équipements, qui serait autrement perdue. Dans un contexte commercial ou institutionnel, ses sources sont multiples et souvent sous-exploitées.
Parmi les sources les plus courantes :
- l’air extrait des locaux chauffés (bureaux, salles de classe, aires communes), dont la température reste proche de celle de consigne;
- les rejets d’équipements techniques : salles de serveurs, chambres froides, procédés industriels, groupes de production de froid;
- les hottes de cuisine commerciales, qui extraient en continu de l’air chaud et vicié;
- les piscines et équipements de réfrigération, visés par la réglementation québécoise au titre de la récupération de chaleur dans les installations CVCA.

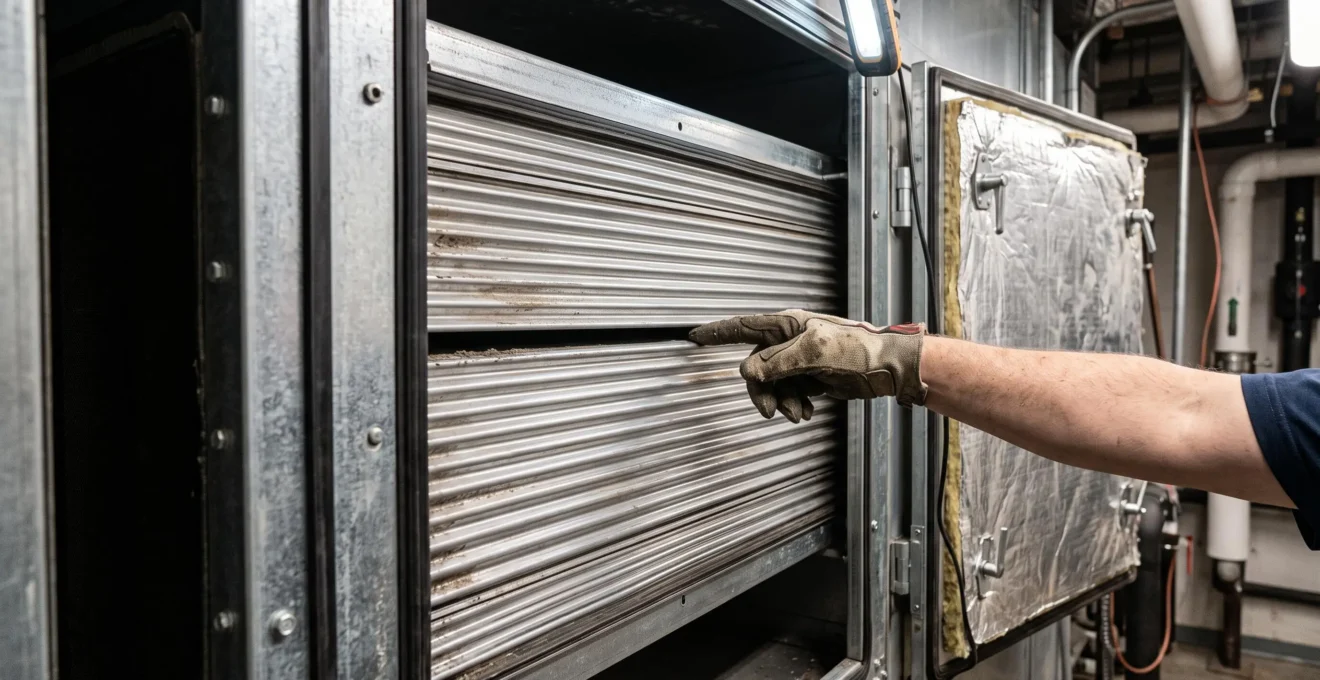

Côté mécanismes de récupération, trois grandes familles coexistent dans les CTA double flux. L’échangeur à plaques transfère uniquement la chaleur sensible (température) entre les deux flux, sans contact direct. La roue enthalpique, ou roue thermique, est une roue rotative qui capte à la fois chaleur et humidité. Selon Hydro-Québec, ce type d’échangeur atteint une efficacité thermique de 60 % à 80 % dans les applications commerciales et institutionnelles. Enfin, la boucle de récupération (ou boucle à eau glycolée) relie deux batteries distantes par un circuit hydraulique : utile lorsque l’air extrait et l’air neuf ne se trouvent pas au même endroit.
La distinction entre récupération sensible et récupération totale (enthalpique) est importante au Québec. En hiver, l’air extérieur très sec combiné à de l’air intérieur chauffé crée un fort écart d’humidité : une roue enthalpique limite l’assèchement de l’air neuf, ce qui améliore le confort et réduit les besoins d’humidification mécanique. À l’inverse, un échangeur à plaques sera plus pertinent lorsque les flux doivent rester strictement séparés — par exemple pour un air extrait de laboratoire ou de cuisine.

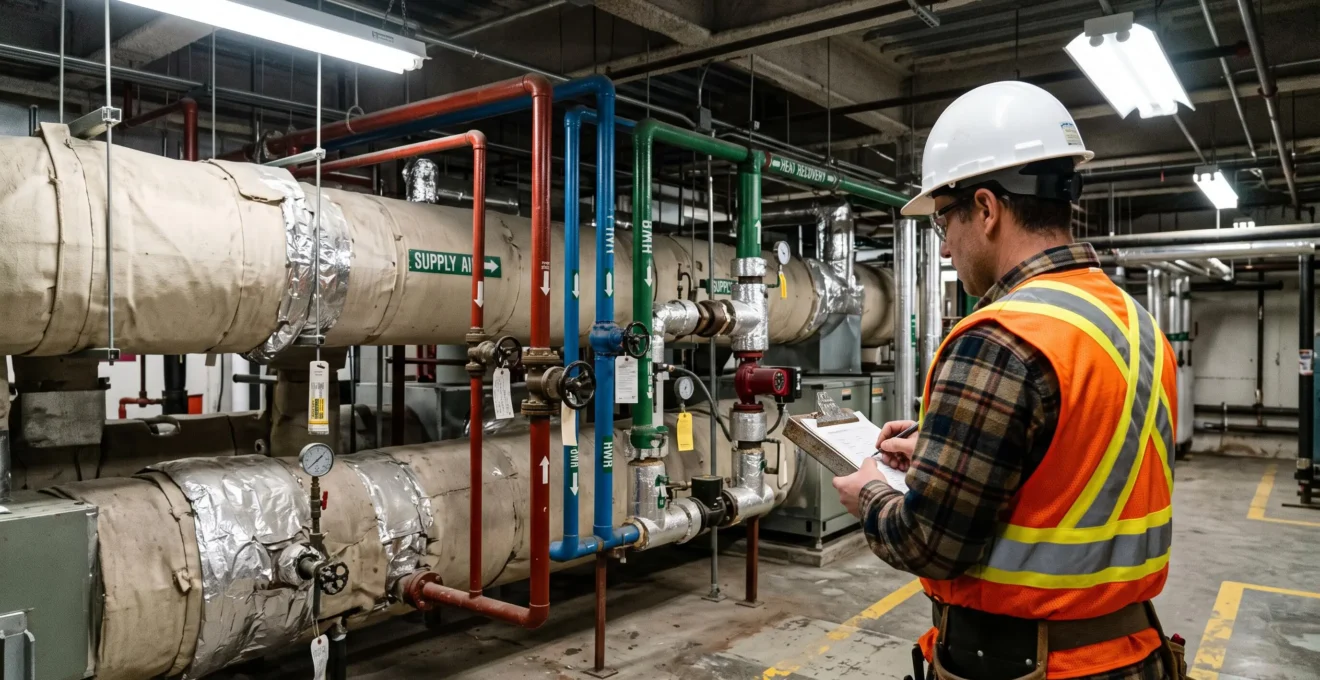

Un exemple parlant : l’air extrait d’une salle de serveurs ou d’une cuisine commerciale peut servir à préchauffer l’air neuf d’un hall d’entrée ou d’une zone de bureaux adjacente via une boucle hydraulique. On transforme ainsi une contrainte (rejet d’air chaud) en ressource énergétique utile au bilan global du bâtiment.
Critères de conception pour une intégration réussie
Avant d’intégrer une CTA double flux avec récupération de chaleur, quatre familles de critères doivent être évaluées : la réglementation applicable, l’efficacité et le dimensionnement, l’économique en climat québécois et la compatibilité avec l’existant.
Sur le plan réglementaire, la Régie du bâtiment du Québec encadre l’efficacité énergétique des bâtiments commerciaux, institutionnels, industriels et des bâtiments d’habitation de plus de 3 étages ou de 600 m². La réglementation en vigueur exige notamment la récupération de chaleur dans les installations CVCA, incluant les piscines, les équipements de réfrigération et les hottes de cuisine commerciales. Elle vise une amélioration moyenne de la performance énergétique de 27,9 % par rapport au règlement de 1983. Autrement dit, dans la plupart des projets neufs ou de rénovation majeure, intégrer une forme de récupération n’est pas une option mais une exigence à documenter.
Vocabulaire utile : au Québec, le sigle CVCA (chauffage, ventilation et conditionnement de l’air) est l’équivalent du terme « HVAC ». Il est utilisé par les autorités réglementaires et par la formation CVCA reconnue par la RBQ, la CMMTQ et la CMEQ.
Côté efficacité et dimensionnement, trois paramètres sont déterminants : le débit d’air (en L/s), le type d’échangeur choisi et son rendement nominal. Un équipement surdimensionné consomme inutilement en ventilation; un équipement sous-dimensionné ne couvre pas les besoins hygiéniques et dégrade la qualité d’air intérieur. Le choix doit se baser sur une étude des débits exigés par usage (bureaux, salles de classe, zones de restauration) et sur la température de l’air extrait disponible.
Sur le plan économique, le climat québécois joue en faveur de la récupération : la différence de température entre air neuf et air extrait reste forte durant de nombreux mois, ce qui maximise l’énergie récupérable. Des programmes publics d’aide à l’efficacité énergétique existent — notamment chez Hydro-Québec, qui documente des appuis financiers substantiels pour des projets de récupération dans des bâtiments commerciaux et institutionnels. La rentabilité réelle dépend toutefois des tarifs énergétiques, du profil d’occupation et de la durée de fonctionnement.
Enfin, en rénovation, la compatibilité avec l’existant est souvent le facteur le plus contraignant. Il faut vérifier l’espace disponible en salle mécanique ou sur toiture, la possibilité de regrouper les flux dans des conduits communs, l’accès pour la maintenance et la capacité électrique de l’alimentation. Dans un bâtiment neuf, ces contraintes sont intégrées dès la conception; dans un rétrofit, elles conditionnent le choix du type d’échangeur (une boucle hydraulique sera parfois préférée à une roue thermique lorsque les flux sont éloignés).
Points à valider avant d’engager un projet
- Besoin de ventilation continu et élevé (école, bureaux, soins).
- Air extrait propre et proche de la température de consigne.
- Salle mécanique ou toiture avec espace disponible.
- Projet neuf ou rénovation majeure déjà planifiée.
- Flux d’air éloignés nécessitant une boucle hydraulique.
- Air extrait pollué ou gras (prévoir filtration adaptée).
- Capacité électrique ou structurelle limitée du bâtiment.
- Horaires d’occupation faibles pouvant allonger le retour sur investissement.
Quels gains attendre selon le type de bâtiment ?
Les bénéfices d’une CTA double flux avec récupération de chaleur varient fortement selon la typologie du bâtiment, son profil d’occupation et ses besoins de ventilation. Il n’existe pas de gain unique applicable à tous les projets : chaque situation doit être étudiée en fonction des débits d’air et des heures de fonctionnement.
Dans les bâtiments commerciaux — bureaux, commerces de détail, hôtellerie — les besoins de ventilation sont souvent modulés par l’occupation. Les gains proviennent surtout de la réduction du chauffage de l’air neuf en hiver et, dans certains cas, de la limitation des besoins de rafraîchissement en été. Un immeuble de bureaux à ventilation 100 % neuf avec roue thermique peut bénéficier d’une récupération importante sur ses heures d’exploitation, comme l’illustrent les exemples documentés par Hydro-Québec dans ses programmes d’appui financier.
Dans les bâtiments institutionnels — écoles, centres de santé, arénas, équipements municipaux — les débits de ventilation hygiéniques sont généralement plus élevés et l’occupation plus prévisible. Une école, par exemple, impose un fort apport d’air neuf durant les heures de classe : la récupération y est particulièrement intéressante. Les projets d’arénas et de piscines, soumis à des contraintes d’humidité spécifiques, trouvent souvent une double valorisation en couplant la récupération d’air à des équipements de réfrigération ou de production d’eau chaude.
Au-delà de l’économie d’énergie, deux bénéfices complémentaires méritent d’être rappelés. D’abord, la qualité de l’air intérieur s’améliore : un système double flux correctement dimensionné apporte un air neuf filtré et tempéré en continu, ce qui réduit les plaintes liées au confort et aux odeurs. Ensuite, en limitant l’assèchement hivernal grâce à une récupération enthalpique, on améliore le confort perçu sans multiplier les humidificateurs. Ces gains non monétaires pèsent souvent dans la décision pour un gestionnaire d’école ou d’établissement de santé.
Pour aller plus loin et évaluer le potentiel de récupération de votre bâtiment, il est pertinent de faire réaliser une étude de faisabilité par un professionnel reconnu en CVCA. Demander une évaluation permet de chiffrer les débits, de vérifier la compatibilité avec l’existant et d’identifier les aides financières applicables.
FAQ : questions fréquentes sur les CTA double flux et la chaleur fatale
Voici les questions les plus souvent posées par les gestionnaires de bâtiments avant de s’engager dans un projet de ventilation double flux avec récupération de chaleur.
Une CTA double flux est-elle rentable au Québec ?
La rentabilité dépend du type de bâtiment, des débits d’air, du profil d’occupation et des tarifs énergétiques. En climat québécois, l’écart de température important entre air extrait et air extérieur favorise la récupération, et des programmes publics d’appui financier existent. Une étude de faisabilité est nécessaire pour chiffrer précisément le retour sur investissement d’un projet donné.
Quelle est la durée de vie et l’entretien d’une CTA double flux ?
La durée de vie d’une CTA bien entretenue se compte en décennies, à condition d’assurer un entretien régulier : remplacement des filtres selon les cycles recommandés, nettoyage de l’échangeur, vérification des ventilateurs, des registres et des sondes de contrôle. Un contrat de maintenance préventive permet de maintenir le rendement de récupération annoncé par le fabricant.
Peut-on coupler une CTA double flux à une thermopompe ou à un système de chauffage existant ?
Oui, c’est même fréquent. La CTA double flux assure la récupération de la chaleur contenue dans l’air extrait, tandis que la thermopompe ou la chaudière existante prend en charge le complément de chauffage lorsque la récupération ne suffit pas. L’intégration demande toutefois une étude pour calibrer les débits, les températures de consigne et le pilotage global du système CVCA.
Quelle efficacité de récupération viser pour un bâtiment institutionnel ?
Pour une roue thermique en application commerciale ou institutionnelle, Hydro-Québec documente des efficacités thermiques situées entre 60 % et 80 %. Le niveau à viser dépend du type d’échangeur, des débits et des conditions d’opération. Il est important de valider l’efficacité nominale avec les documents techniques du fabricant et de vérifier son maintien dans le temps par un entretien adapté.
Au final, une CTA double flux avec récupération de chaleur fatale n’est ni une option universelle, ni un simple ajout cosmétique à un système de ventilation. C’est un choix d’ingénierie qui combine exigences réglementaires, caractéristiques du bâtiment et objectifs énergétiques. En vérifiant les débits à ventiler, la nature de l’air extrait, l’espace disponible et les aides financières applicables, un gestionnaire peut comparer plusieurs scénarios et retenir celui qui équilibre coût d’investissement, performance et confort des occupants.
